Tüskés csőhajlítók

Tüskés hajlítás

Tüskés hajlításakor a csövet rögzítjük a hajlító szerszám és a szorító szerszám közé. A szerszám forgása a hajlítótengely körül, eredményezi a cső meghajlítását az adott szerszám rádiuszában.

A csövet kívülről az ellengörgő vagy hajlító sín (a cső alapanyaga függvényében) támasztja meg, míg egy álló belső tüske gondoskodik a belső stabilizációról. Hajlítás közben megakadályozza a ráncok és ovális képződést, torzulást.

Az egyedi alkalmazástól függően a tüske egy vagy több golyós tagból áll, illetve használhatunk ráncfogót is a kívánt hajlítás elérése érdekében.

A tüskés hajlító rendszerek egyértelmű előnyei

  • precíz és rendkívül pontos  hajlító tengely ± 0,1 °
  • standard sugarak: Rm = 2xD (Rm = 1,5xD lehetséges)
  • hossz, elfordulás mérés
  • az adott gépvezérléstől függően automatikus kirugózás korrekció lehetséges anyagkönyvtár segítségével.
  • Adatkonvertálás külső rendszerekből (pl. CAD)USB vagy LAN interfészen keresztül
  • tüske nélküli hajlításhoz a tüske eltávolítható
  • kiváló minőségű hajlítást és kis rádiuszokat tesz lehetővé

Termékek

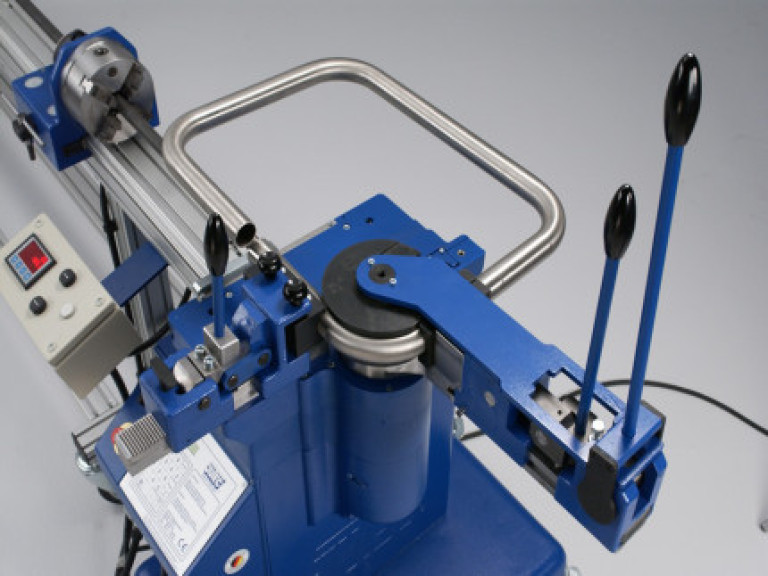

JUTEC_Biegesystem_4800_759_541bdd01373f-430x323

JUTEC 4800 | Csőhajlítógép

Tüskés csőhajlítórendszer-kézi csőmegfogással.
6-50 mm átmérőjű csövekhez.
A hordozható, kompakt hajtóegység lehetővé teszi a közvetlen hideghajlítást a telepítési helyen. Különleges előny itt a forgó hajlítószerszám, a cső állva. 50mm külső átmérőig.

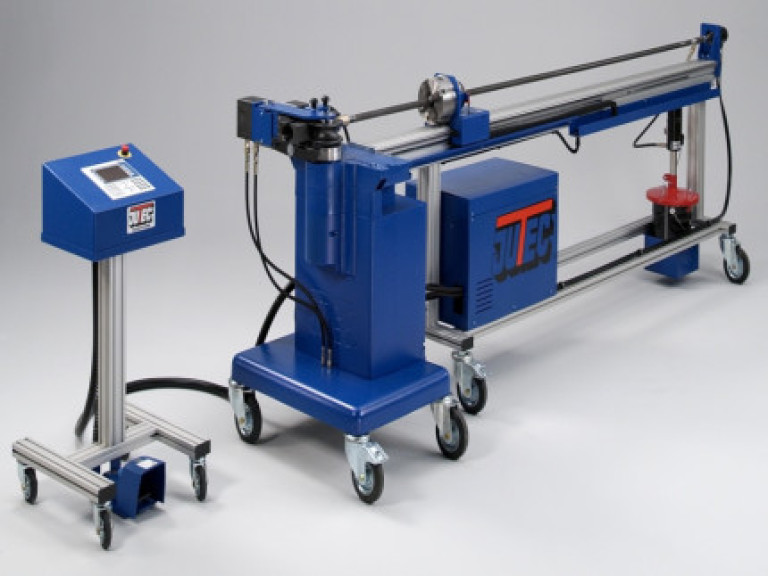

JUTEC_Biegesystem_5000_737_541ac4e8d0fd-430x323

JUTEC 5000 | Csőhajlítógép

Félautomata elektromechanikus hajlítógép kis hajlítási sugarakhoz.
A dugaszolható hajlítószerszámok lehetővé teszik a gyors átváltást más csőméretekre. A hajlítási idő csökkentésére szolgáló gyors hidraulika fontos tényező a tömeggyártásban. A cső befogásának szorítónyomása optimálisan beállítható.

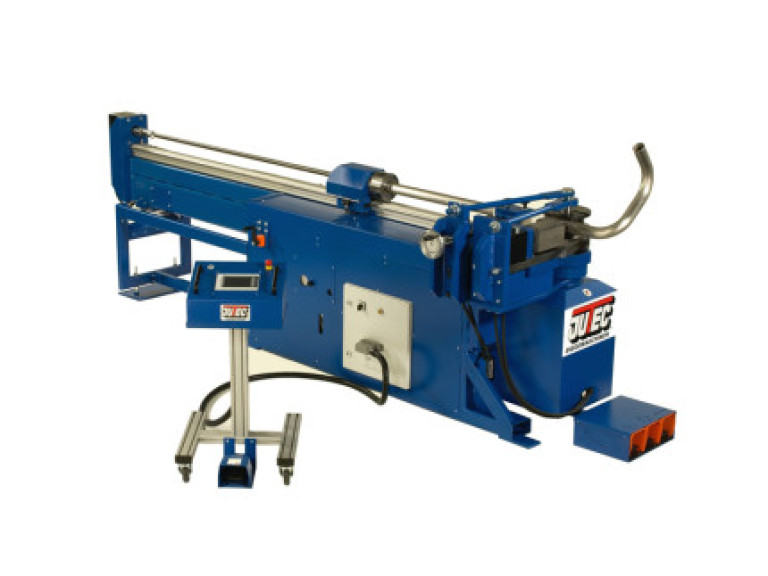

JUTEC_Biegesystem_7000_689_541ac4da518d-430x323

JUTEC 7000 | Csőhajlítógép

Félautomata tüskés hajlítógép; 20-70 mm- es csövekhez
Költséghatékony hajlítógép keskeny hajlítási sugarakhoz. 20 mm és 70 mm közötti csőméreteknél ez a hajlítórendszer megoldásokat kínál komplex geometriákhoz, 2xD szabványos sugarakkal.

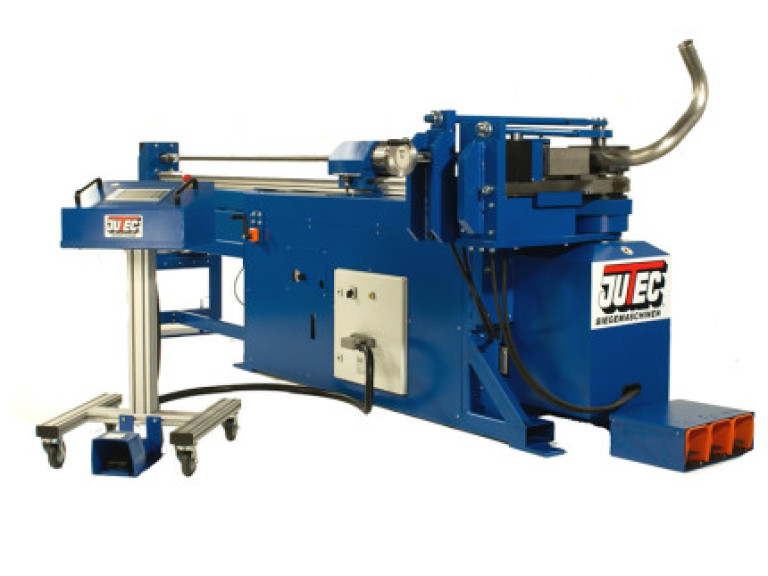

JUTEC_Biegesystem_9000_691_541ac4da6b74-430x323

JUTEC 9000 | Csőhajlítógép

Félautomata tüskés hajlítógép; 20-90 mm- es csövekhez
Költséghatékony hajlítógép keskeny hajlítási sugarakhoz. 20 mm és 90 mm közötti csőméreteknél ez a hajlítórendszer megoldásokat kínál komplex geometriákhoz, 2xD szabványos sugarakkal.
